Synergy 21 LED DALI Bus-Stromversorgung (PUSH auf DALI) passend für Hutschiene *Milight/Miboxer*

MiBoxer DL-POW3 DALI Busspeisung mit PUSH-Dimmer für die DIN-Schiene

Der MiBoxer DL-POW3 verbindet zwei Aufgaben in einem Gerät: Er versorgt den DALI-Bus mit Spannung und wandelt gleichzeitig die Signale eines einfachen PUSH-Tasters in DALI-Steuerbefehle um. Damit lassen sich DALI-Treiber und DALI-Vorschaltgeräte über einen gewöhnlichen Taster bedienen, ohne dass eine zusätzliche DALI-Steuerzentrale oder eine separate Busspeisung nötig ist.

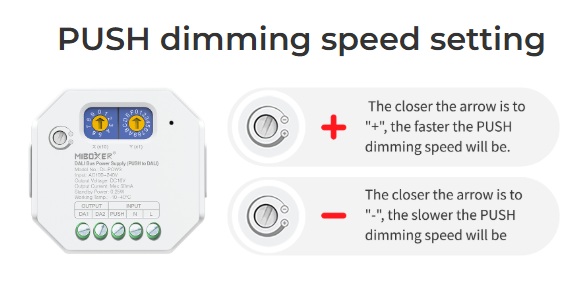

Die Bedienung ist bewusst einfach gehalten: Ein kurzer Tastendruck schaltet das Licht ein und aus, ein langer Tastendruck regelt die Helligkeit hoch beziehungsweise herunter. Die Geschwindigkeit des PUSH-Dimmens lässt sich am Gerät einstellen, sodass sich das Dimmverhalten an die jeweilige Installation anpassen lässt.

Für die Ansteuerung stehen Unicast, Multicast und Broadcast zur Verfügung. So können einzelne Leuchten, definierte Gruppen oder alle Teilnehmer am Bus gemeinsam angesprochen werden. Die DALI-Adresse wird direkt am Gerät über zwei Drehschalter eingestellt: Der linke Schalter bildet die Zehnerstelle, der rechte die Einerstelle. Steht der linke Schalter auf 3 und der rechte auf 2, ergibt das die Adresse 32.

Der DL-POW3 wird auf eine 35 mm Hutschiene (DIN-Schiene) montiert und passt damit in Standard-Verteiler und Schaltschränke. Das Gehäuse besteht aus flammhemmendem PC-Kunststoff. Das Gerät erfüllt die Anforderungen an Class 2 Versorgung sowie den SELV-Schutzkleinspannungsstandard.

Wichtige Funktionen

• DALI Busspeisung und PUSH-auf-DALI-Wandler in einem Gerät
• PUSH-Dimmen: kurzer Druck schaltet ein und aus, langer Druck dimmt heller oder dunkler
• Einstellbare PUSH-Dimmgeschwindigkeit
• Dimmt DALI-Treiber und DALI-Vorschaltgeräte
• Unicast, Multicast und Broadcast für flexible Lichtsteuerung
• Versorgt die komplette DALI-Busverkabelung mit Spannung
• DALI-Adresseinstellung über zwei Drehschalter direkt am Gerät
• Montage auf 35 mm Hutschiene (DIN-Schiene)
• Flammhemmendes PC-Gehäuse
• Erfüllt Class 2 Versorgung und SELV-Schutzkleinspannung

Technische Daten

• Hersteller: MiBoxer
• Modell: DL-POW3
• Produkttyp: DALI Busspeisung mit PUSH-Dimmfunktion
• Eingangssignal: PUSH (Taster)
• Ausgangssignal: DALI
• Eingangsspannung: AC 100 bis 240 V
• Ausgangsspannung: DC 16 V
• Ausgangsstrom: max. 50 mA
• Standby-Verbrauch: 0,25 W
• Montage: 35 mm Hutschiene (DIN-Schiene)
• Gehäuse: flammhemmender PC-Kunststoff
• Arbeitstemperatur: -10 bis +40 °C

Einsatzbereiche

• DALI-Installationen, die zusätzlich eine Busspeisung benötigen
• Tasterbedienung von DALI-Leuchten ohne DALI-Steuerzentrale
• Nachrüstung dimmbarer DALI-Beleuchtung in bestehende Tasterinstallationen
• Objekt- und Gewerbebeleuchtung in Büros, Läden und Hotels
• Wohnraumbeleuchtung mit DALI-Treibern und DALI-Vorschaltgeräten
• Einbau in Verteiler und Schaltschränke mit Standard-Hutschiene
